特高壓交流輸電的整體結構和原理，可以認為是一般等級的交流線路的擴大與升級。特高壓交流變電站通過電磁感應原理，將電壓升高或者降低，所以交流特高壓網絡結構簡單，線路可以多點落地，多端送電，有利于電網的互連。

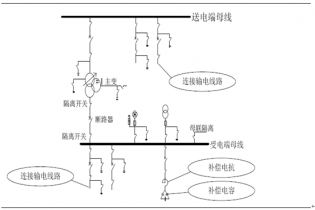

       特高壓交流電網變電站接線圖如下圖所示。變電站受電端母線與特高壓線路相連，送端母線與另外一條特高壓線路相連。母線配有電抗器、電容器作為無功補償。母線與主變之間的聯絡線上安裝有斷路器，斷路器兩側各有一個隔離開關。

特高壓交流變電站原理圖

       優點：降低了電力輸送成本和單位電能輸送的設備建設成本。由于特高壓交流線路可以多點落地，線路建成后，可以進行工程擴建，可以進行多條特高壓線路之間的互連。有利于在電能合理分配，有利于大規模遠距離的電力調度，有利于不同地域之間的電力支持。

       缺點：由于特高壓交流線路將各個區域電網之間的聯絡大大加強，發生電網事故時，事故影響會沿著特高壓線路更快速更直接的傳播。同時，由于特高壓輸送的能量過高，導致受端區域?qū)μ馗邏狠斔偷碾娔苡泻軓?qiáng)的依賴性。當特高壓線路出現事故退出運行時，事故區域沒有足夠的備用電源，發生大規模停電事故的概率增加。在國外沒有1000kV特高壓交流網絡建設的先例，針對特高壓交流線路的特點，需要根據已經建成的線路運行實際情況，增加控制保護系統，同時提高系統備用輸電容量，同時不斷增加電網堅強程度以應對可能發生的意外情況。

       根據國家電網發布的統計數據：目前，國內正施工建設的特高壓線路有淮南-皖南-上海1000kV交流線路；全國已建成并投運的特高壓交流線路有晉東南-南陽-荊門1000kV線及其擴建線路。

中國特高壓建設及規劃情況匯總

資料來源：中企顧問網整理

       目前國內已招標的特高壓線路有晉東南-南陽-荊門1000kV特高壓交流線，晉東南-荊門擴建，淮南-上海特高壓交流線路。

已建成特高壓交流項目投資情況統計（單位：億元）

資料來源：中企顧問網整理
