中國無功補償行業的市場容量測算
本文導讀：根據《電網公司電力系統無功補償配置技術原則》要求，風電場的無功補償裝置總和不小于風電裝機容量的30~50%，風電場內集中無功補償?shù)娜萘坎坏陀陲L(fēng)電場無功補償裝置總和的40~60%，或經計算分析得出。

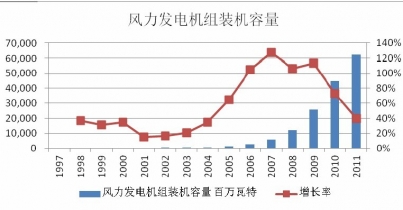

進入新世紀以來，特別是2005年以來，我國風電發展加速，連續四年翻番，風電裝機發展速度之快令世人矚目。截至2009年底，我國風電累計吊裝容量達到2580萬千瓦，僅次于美國居世界第二位，2009年新增裝機容量達到1380萬千瓦，居世界首位。
截止2011年，我國已累計風電裝機62GW，按《可再生能源發展“十二五”規劃》內容，到2015年和2020年累計形成并網風電裝機1億千瓦（100GW）和2億千瓦（200GW），按此規劃目標，2012~2020年新增裝機的復合增速將為-2.7%，與幾年前形勢已不可同日而語。
根據電監會的統計估算，2011年全國風電棄風比例達16.23%。棄風現象在風電大國普遍存在，從全球范圍來看，共同的原因主要有三個。
一是由于近年風電發展速度過快，許多地區電網投資建設跟不上風電發展的步伐。近十年，世界風電裝機年均增長31.8%，成為全球最具吸引力的新能源技術，電網作為傳統產業，投資吸引力遠不敵風電。
二是建設工期不匹配。風電項目建設周期短，通常首臺機組建設周期僅為6個月，全部建成需要1年左右；電網工程建設周期長，輸電線路需要跨地區，協調工作難度大。在我國220千伏輸電工程合理工期需要1年左右，750千伏輸電工程合理工期需要2年左右，在國外，由于管理體制的差異，建設周期更長。
三是風電出力特性不同于常規電源，一方面風電出力隨機性、波動性的特點，造成風功率預測精度較低，風電達到一定規模后，如果不提高系統備用水平，調度運行很難做到不棄風；另一方面風電多具有反調峰特性，即夜晚用電負荷處于低谷時段風電發電出力往往較大，即使常規電源降出力，當風電規模達到一定程度(大于低谷用電負荷)，也難免出現限電棄風。
除了制度方面的障礙之外，由于風電自身的特點，風電在并網環節也存外一些技術問題需要解決，如：感應式發電機無功消耗高；風機出力波動大引起電壓波動；電壓調節能力弱，不能在規定的范圍內調節；電網擾動造成的電壓變化可能造成風機解列；風力發電的有效利用低，需要電網增加備用容量等。
無功補償是解決風電并網問題的重要技術手段之一，對風電場進行無功補償有助于提高功率因數、穩定輸出電壓、降低損耗。
根據《風電場接入電力系統技術規定》，當風電機組的無功容量不能滿足系統電壓調節需要時，應在風電場集中加裝適當容量的無功補償裝置。根據《電網公司電力系統無功補償配置技術原則》要求，風電場的無功補償裝置總和不小于風電裝機容量的30~50%，風電場內集中無功補償?shù)娜萘坎坏陀陲L(fēng)電場無功補償裝置總和的40~60%，或經計算分析得出。
早期風電場大多按照發電裝機容量的10%配備無功補償，隨著并網要求的提高，近兩年新建項目的配置比例已有許多達到30%左右或以上的案例。在設備選擇上，SVG的應用比例在逐漸提高。據我們了解，在存量市場上，SVC和SVG的比例約為4：6，在新增需求方面，SVG可能占到八成以上。
在風電領域，由于采取低價中標策略和為了替代SVC，目前應用的SVG單位容量價格已與SVC相當，如采用純SVG（不并聯其他固定電容補償）一般在240元/kvar，如考慮同容量的電容器裝置，則整體裝置的造價約150~160元/kvar。
風電場無功補償市場規模估算
|
|
2011 |
2012E |
2013E |
2014E |
2015E |
| 風電裝機容量（GW） |
62.36 |
76.36 |
94.36 |
109.36 |
124.36 |
| 年新增風電裝機容量（GW） |
17.63 |
14.00 |
18.00 |
15.00 |
15.00 |
| 配置SVC的比例 |
20.0% |
10.0% |
0.0% |
0.0% |
0.0% |
| 配置SVG的比例 |
80.0% |
90.0% |
100.0% |
100.0% |
100.0% |
| SVC單價（元/KVar) |
150 |
150 |
150 |
150 |
150 |
| SVG單價（元/KVar) |
160 |
160 |
160 |
160 |
160 |
| 按30%配置情況無功補償市場容量（百萬元） |
835.71 |
667.80 |
864.00 |
720.00 |
720.00 |
| 按50%配置情況無功補償市場容量（百萬元） |
1392.85 |
1113.00 |
1440.00 |
1200.00 |
1200.00 |
2、光伏行業

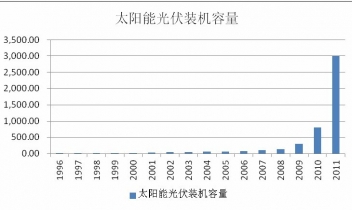

根據《可再生能源“十二五”發展規劃》，到2015年我國太陽能裝機將達2100萬千瓦（21GW），其中光伏電站裝機1000萬千瓦（10GW），太陽能熱發電裝機100萬千瓦（1GW），并網和離網的分布式發電系統安裝容量達到1000萬千瓦（10GW）。到2020年，太陽能發電裝機計劃達到5000萬千瓦。
適用于光伏電站的無功補償設備目前主要有可投切的并聯電容、電抗器、SVC（靜止無功補償裝置）和SVG（靜止無功發生器）等。并聯電容、電抗器是電網中應用最多的一種專用無功補償裝置，它價格不高，易于安裝維護。但是由于容量固定，不能實現系統無功的連續調節，一般適用于接入電壓等級較低的中小型光伏電站。SVC、SVG均屬于動態無功補償裝置。其中，SVC含有較多的無源器件，體積和占地面積都比較大，可進行無功的動態補償，響應時間約為20～40ms。SVG是目前最為先進的無功補償裝置，它不僅能動態補償無功，也可動態補償瞬時有功或者進行相間功率交換，SVG的響應時間一般不大于5ms，并可以從0.1kF開始實現快速連續的精確調節，在調節速度、調節范圍和諧波含量等方面比SVC都有明顯的優勢。SVC、SVG目前在接入電壓等級較高的大中型光伏電站中應用廣泛。
|
|
2011 |
2012E |
2013E |
2014E |
2015E |
| 光伏裝機容量（GW） |
3.00 |
7.00 |
17.00 |
27.00 |
37.00 |
| 年新增光伏裝機容量（GW） |
2.20 |
4.00 |
10.00 |
10.00 |
10.00 |
| 配置SVC的比例 |
20.0% |
10.0% |
0.0% |
0.0% |
0.0% |
| 配置SVG的比例 |
80.0% |
90.0% |
100.0% |
100.0% |
100.0% |
| SVC單價（元/KVar) |
150 |
150 |
150 |
150 |
150 |
| SVG單價（元/KVar) |
160 |
160 |
160 |
160 |
160 |
| 按30%配置情況無功補償市場容量（百萬元） |
104.28 |
190.8 |
480 |
480 |
480 |
| 按50%配置情況無功補償市場容量（百萬元） |
173.8 |
318 |
800 |
800 |
800 |
3、電網行業
發電廠機組產生電力，為減少電力傳輸過程中的電能損耗，需要進行升壓處理后以特高壓或者超高壓進行遠距離傳輸，到達城市或者用戶側時，通過變電站進行多級降壓，最終降至日常使用的220V電壓。
國家電網公司為了保證電壓質量和電網穩定運行，提高電網運行的經濟效益，根據《中華人民共和國電力法》等國家有關法律法規制定了《電力系統無功補償配置技術原則》，該原則要求無功補償配置應根據電網情況，實施分散就地補償與變電站集中補償相結合，電網補償與用戶補償相結合，高壓補償與低壓補償相結合，滿足降損和調壓的需要。因此，電網系統中各級變電站是無功補償裝置的一個重要應用領域。
根據《電力系統無功補償配置技術原則》對不同電壓等級無功補償?shù)呐渲迷瓌t：
| 不同電壓等級電網的無功補償原則 |
|
| 補償位置 |
補償原則 |
| 500（330）KV電壓等級變電站 |
容性無功補償容量按照主變壓器容量的10%～20%配置 |
| 220KV變電站 |
容性無功補償容量按照主變壓器容量的15%～25%配置 |
| 35KV～110KV變電站 |
容性無功補償容量按照主變壓器容量的15%～30%配置 |
| 10KV及其他電壓等級配電網 |
容性無功補償容量按照主變壓器容量的20%～40%配置 |
目前應用于電網領域的無功補償裝置以投切電容器為主，其優勢在于價格低廉，但與SVC/SVG相比，在快速反應與濾波等性能方面相差很大。目前，SVC和SVG均在輸配電網中有應用，SVC相比于SVG，價格具有優勢，但SVG反應速度更快、占地面積小、節能、不會隨著電壓跌落而影響無功的輸出，因此性能好又好于SVC。目前SVG應用于電網的比例更小，未來隨著使用量的增大，也會促進價格的下降，SVG的價格會逐漸接近SVC，從而在性價比上優于SVC。我們假設除投切電容外，未來應用以SVG為主，并依此進行推算。
|
|
2011 |
2012E |
2013E |
2014E |
2015E |
| 全國110kv及以上變電容量（億千伏安） |
31.00 |
34.89 |
39.27 |
44.20 |
49.75 |
| 新增110Kv及以上變電容量（億千伏安） |
2.10 |
3.89 |
4.38 |
4.93 |
5.55 |
| 新增變電容量(億千伏安） |
3.50 |
6.49 |
7.30 |
8.22 |
9.25 |
| 無功補償類型-投切電容占比 |
99.50% |
99.00% |
98.00% |
96.00% |
93.00% |
| 無功補償類型-SVG占比 |
0.50% |
1.00% |
2.00% |
4.00% |
7.00% |
| 投切電容單價（元/Kvar） |
30 |
30 |
30 |
30 |
30 |
| SVG單價（元/Kvar） |
380 |
360 |
330 |
300 |
250 |
| 配置比例為20%時市場容量 |
22.23 |
43.20 |
52.57 |
67.06 |
83.99 |
| 配置比例為40%時市場容量 |
44.45 |
86.40 |
105.14 |
134.12 |
167.97 |
4、工業領域
輸配電企業對于用戶側的功率因數有較高要求，一般而言，電力用戶應根據其負荷特點，合理配置無功補償裝置，并達到以下要求：100kVA及以上高壓供電的電力用戶，變壓器高壓側功率因數不低于0.95；其他電力用戶，功率因數不低于0.90。電力用戶的無功補償裝置應根據其負荷變化及時投切或安裝無功功率(或無功電流)和電壓控制的自動控制裝置，并應有防止向系統反送無功功率的措施。
目前，我國工業用電量占全社會用電總量的75%左右，是主要的用電領域，復雜的生產環境要求和電力電子裝置使用的增多，加大了無功補償?shù)男枨蟆４送猓I(yè)企業加裝無功補償裝置也具有很好的經濟效益，一般可達到10~30%的節能效果，設備費用一般回收期在3年左右。
我們通過用電量的數據對工業領域無功補償?shù)氖袌鋈萘窟M(jìn)行推算：2011年，我國全社會用電量為46928億千瓦時，其中工業用電34633億千瓦時，占比74%。以平均全年工作4500小時計算，工業領域負載功率為7.6962億千瓦，考慮變壓器的冗余配置，再除以0.8的系數，則全工業領域的總變電容量為9.62億千伏安。一般工業領域的無功補償配置比例在20~40%，目前以SVC的應用為主，今后當SVG價格接近SVC后，會逐漸替代其在工業領域的部分應用。假設總變電容量年均增長7%，每年技改比例為5%，則以此計算得到。
|
|
2011 |
2012E |
2013E |
2014E |
2015E |
| 工業領域總變電容量（億KVA) |
9.62 |
10.29 |
11.01 |
11.78 |
12.61 |
| 新增及技改變電容量（億KVA) |
1.15 |
1.24 |
1.32 |
1.41 |
1.51 |
| 無功補償裝置單價（元/Kvar) |
150 |
150 |
150 |
150 |
150 |
| 按20%比例配置無功補償市場容量（億元） |
34.63 |
37.06 |
39.65 |
42.43 |
45.40 |
| 按40%比例配置無功補償市場容量（億元） |
69.26 |
74.11 |
79.30 |
84.85 |
90.79 |
